Générateur de boîte à couvercle articulé

Une boîte à emboîter dont le couvercle pivote sur ses propres tenons : ni quincaillerie ni colle. Réglez la taille et votre matériau, et chaque languette et chaque encoche est dessinée pour s'ajuster.

Générateur SVG IA - Créez des graphiques vectoriels en ligne | Vector WitchGénérateur SVG IA et convertisseur image vers vecteur. Créez des graphiques SVG, de l'art vectoriel et des illustrations en un instant. 15 styles pour la gravure laser, Cricut, le POD et le design. Texte en SVG, image en SVG en quelques secondes.
VectorWitch
Mis à jour en octobre 2026
  • Découpeuse laser
  • Contreplaqué 3 mm
  • Sans quincaillerie

Dessin de votre boîte…

Aperçu gratuit · Téléchargements illimités avec n'importe quelle formule

Taille

Intérieur : 94 × 69 × 44 mm

Matériau

Mesurez votre plaque au pied à coulisse : les encoches sont découpées à cette épaisseur. Le trait de coupe est la largeur de la découpe ; une valeur plus grande serre les assemblages, 0 le désactive.

Assemblage à queues droites

Les bords sont divisés en languettes proches de cette largeur. Des languettes plus petites sont plus nombreuses.

Prise de doigt

La languette à l'avant qui sert à soulever le couvercle. Un petit dépassement suffit pour l'attraper du bout du doigt.

Étiquettes

Gravé au centre de chaque panneau, pour savoir lequel est lequel au montage.

Matériaux

Couche du dessusBouleau

Comment la boîte s'assemble

  1. 1

    Emboîtez les parois sur le fond

    Emboîtez l'arrière, un côté et l'avant sur le fond. Les languettes sont serrées : tapotez-les au maillet en caoutchouc si besoin.

  2. 2

    Posez le couvercle

    Placez le couvercle entre les parois et glissez son tenon dans le trou de l'oreille du côté.

  3. 3

    Verrouillez avec le dernier côté

    Emboîtez le second côté en logeant l'autre tenon du couvercle dans son trou. Le couvercle pivote et ne peut plus sortir.

Ce que contient le fichier

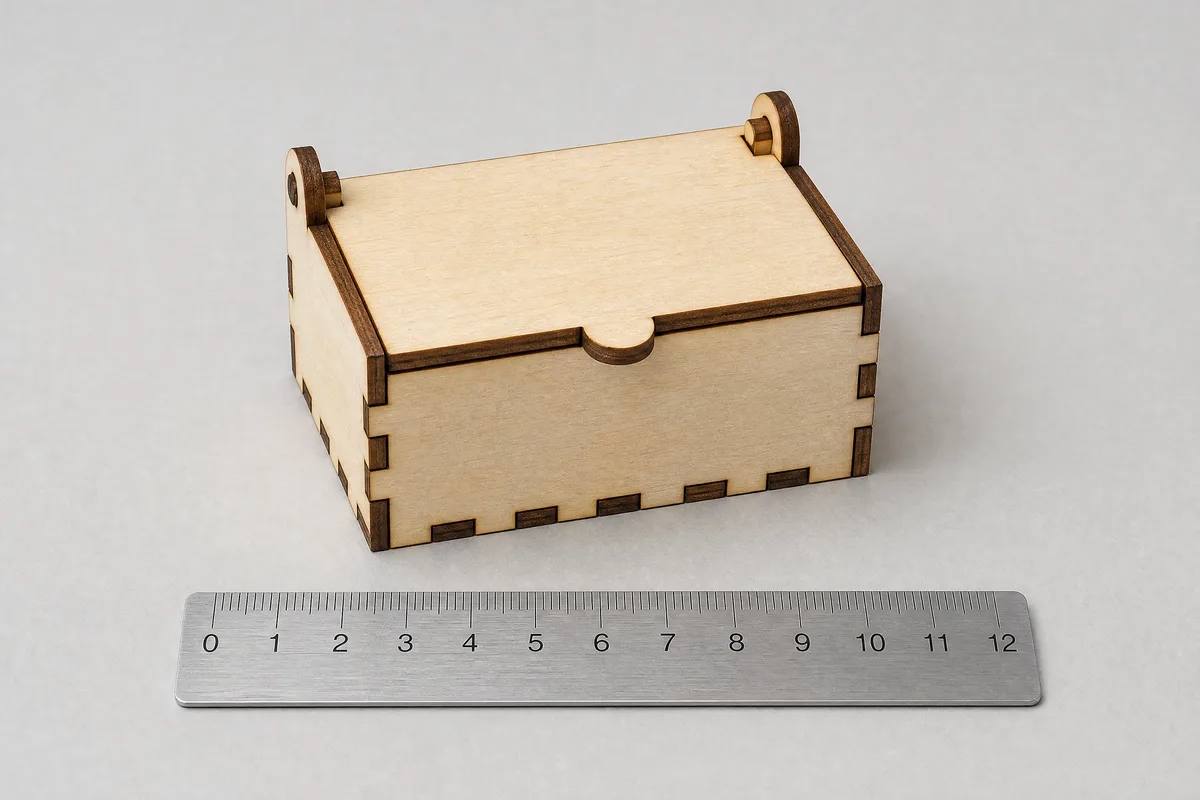

Générateur de boîte à couvercle articulé: Taille réelle
Taille réelle
Le SVG est en millimètres. Ouvrez-le dans LightBurn ou votre logiciel laser et les panneaux arrivent à la taille réglée ici.

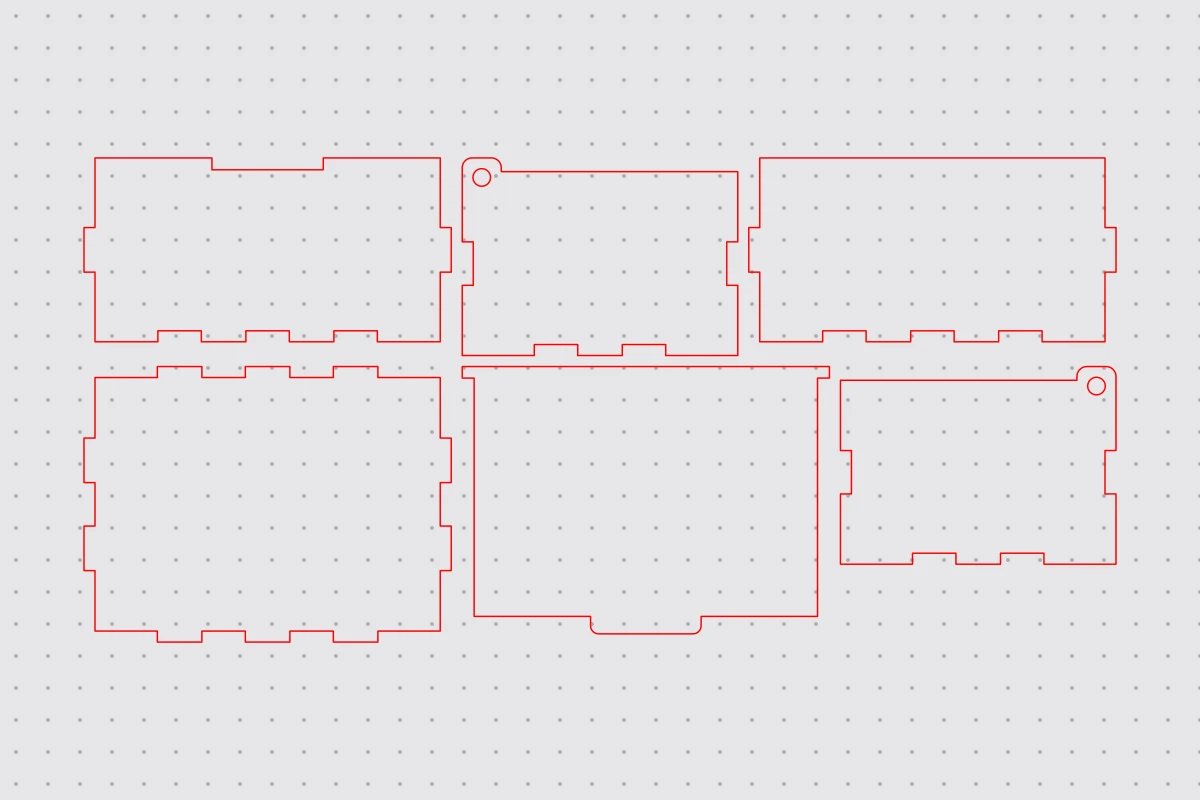

Générateur de boîte à couvercle articulé: Six panneaux nommés
Six panneaux nommés
Avant, arrière, deux côtés, fond et couvercle, chacun avec son nom gravé pour un montage facile.

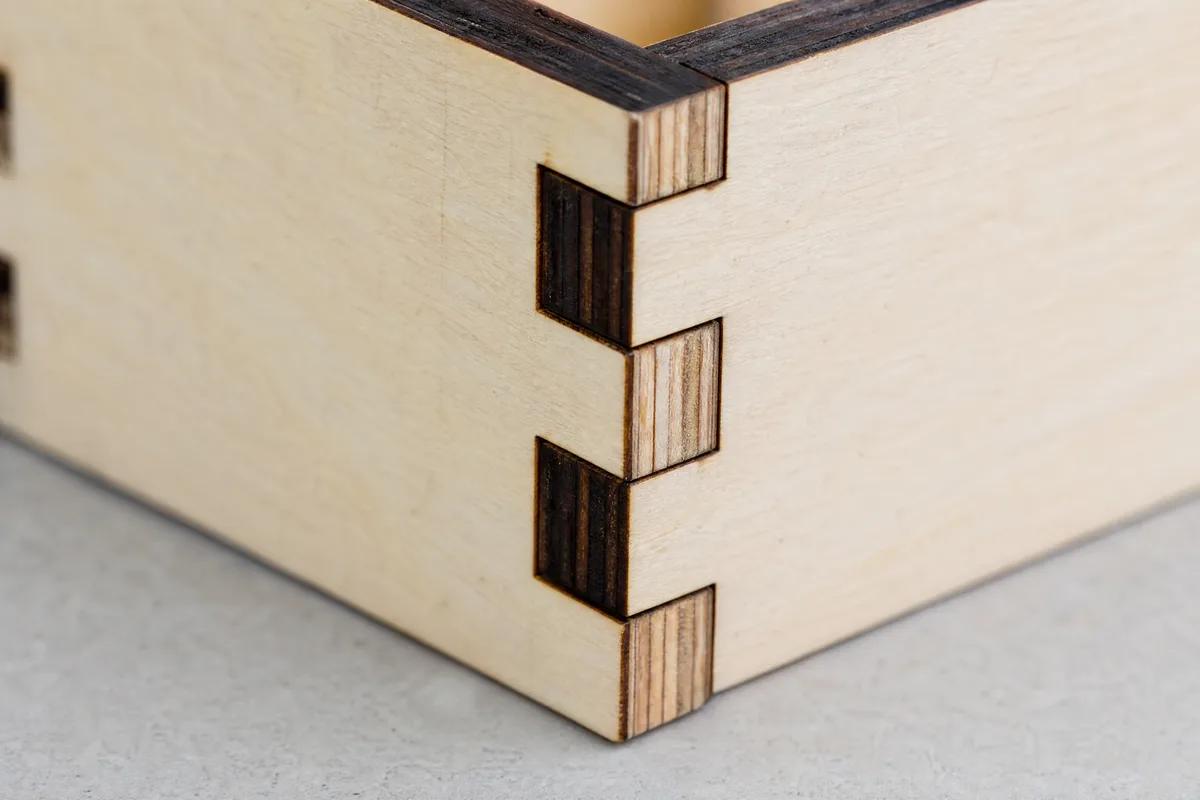

Générateur de boîte à couvercle articulé: Des assemblages ajustés
Des assemblages ajustés
Languettes et encoches sont calculées d'après l'épaisseur de votre matériau et élargies de votre trait de coupe pour un emboîtement serré.

Questions sur le générateur de boîte à couvercle articulé

La conception et l'aperçu sont gratuits et sans compte. Le téléchargement des fichiers SVG, 3MF et STL et l'ouverture dans l'éditeur sont inclus dans chaque offre VectorWitch, sans limite de téléchargements.

Le couvercle porte un tenon carré à chaque coin arrière. Chaque côté a une oreille percée d'un trou rond dans lequel les tenons tournent. Le dernier côté emboîté retient le couvercle.

Commencez à 0,15 mm pour un laser diode ou CO2 dans du contreplaqué de 3 mm. Si les assemblages ont du jeu, augmentez ; si les panneaux ne s'emboîtent pas, diminuez. Découpez un coin d'essai avant la boîte entière.

Contreplaqué, MDF et acrylique de 1 à 12 mm. Indiquez l'épaisseur mesurée, pas celle de l'étiquette : les plaques sont souvent un peu plus fines qu'annoncé.
