Gerador de caixa com gaveta deslizante
Uma gaveta com furo para o dedo e a capa onde desliza, ambas de encaixe: sem ferragens, sem cola. Defina o tamanho e o seu material, e os dez painéis são desenhados à medida.
- Cortadora a laser
- Contraplacado de 3 mm
- Sem ferragens
A desenhar a sua caixa…
Prévia grátis · Downloads ilimitados com qualquer plano
Tamanho
Interior da gaveta: 107.4 × 81 × 40.4 mm · Exterior da capa: 120 × 90 × 50 mm
Material
Meça a sua placa com um paquímetro: as ranhuras são cortadas com esta espessura. O kerf é a largura do corte; um valor maior aperta os encaixes e 0 desliga-o.
Ajuste deslizante
O espaço entre a gaveta e a capa. Aumente-a se a gaveta prender, reduza-a se abanar.
Encaixes de dedos
As arestas são divididas em abas próximas desta largura. Abas mais pequenas são em maior número.
Furo para o dedo
Uma abertura em meia-lua no topo da frente da gaveta, para a puxar.
Etiquetas
Gravado no centro de cada painel, para saber qual é qual ao montar as caixas.
Materiais
Como as caixas se montam
- 1
Monte a capa
Encaixe os dois lados e a traseira na base e depois encaixe o topo. A frente fica aberta.
- 2
Monte a gaveta
Encaixe a frente, a traseira e os dois lados à volta do fundo da gaveta. A frente é o painel com o furo para o dedo.
- 3
Deslize-a para dentro
Empurre a gaveta para dentro da capa. Se prender, aumente um pouco a folga e corte de novo.
O que está no ficheiro

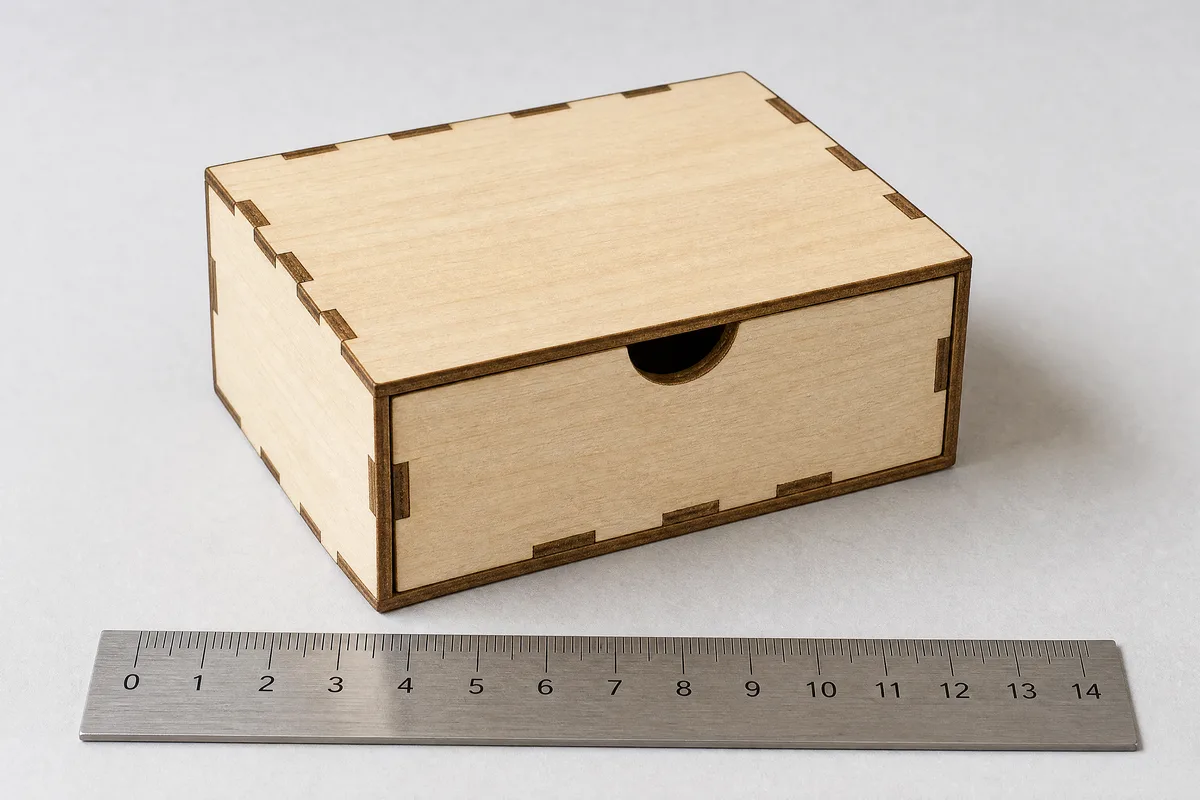

- Tamanho real
- O SVG está em milímetros. Abra-o no LightBurn ou no seu software de laser e os painéis chegam com o tamanho definido aqui.

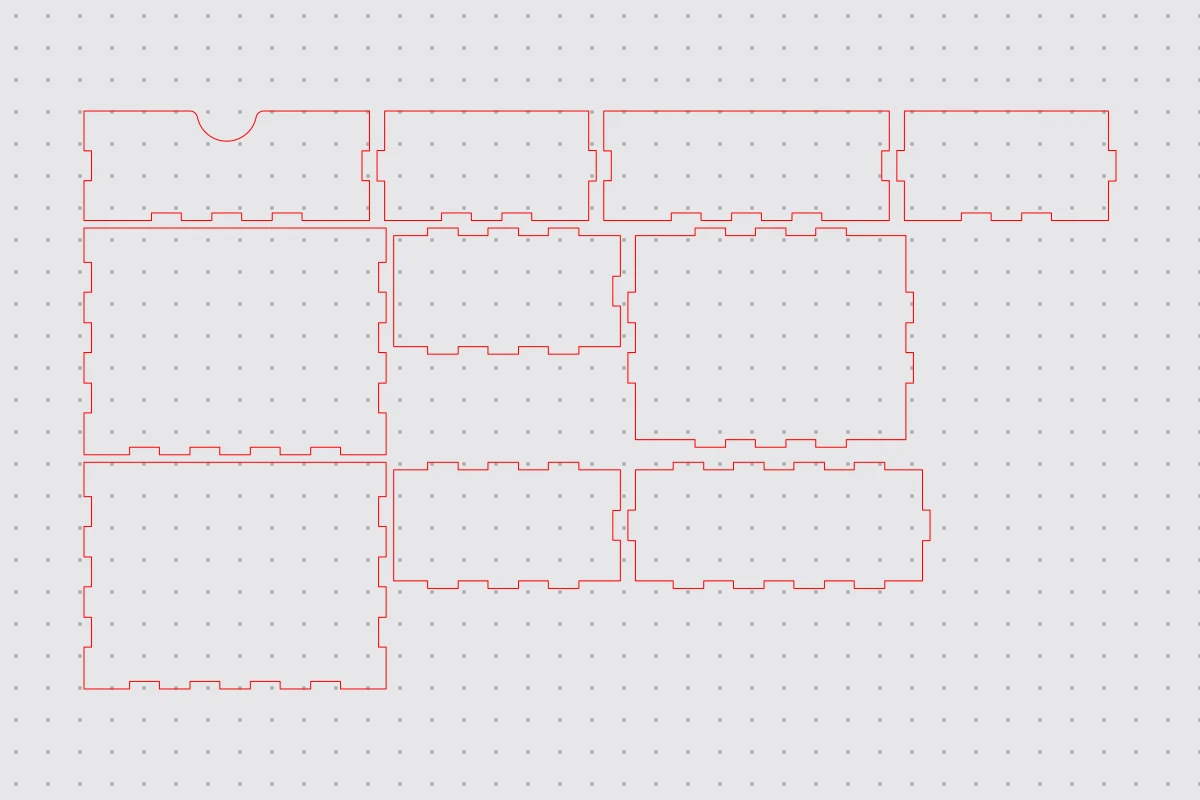

- Dez painéis com nome
- Cinco para a gaveta e cinco para a capa, cada um com o nome gravado para uma montagem fácil.

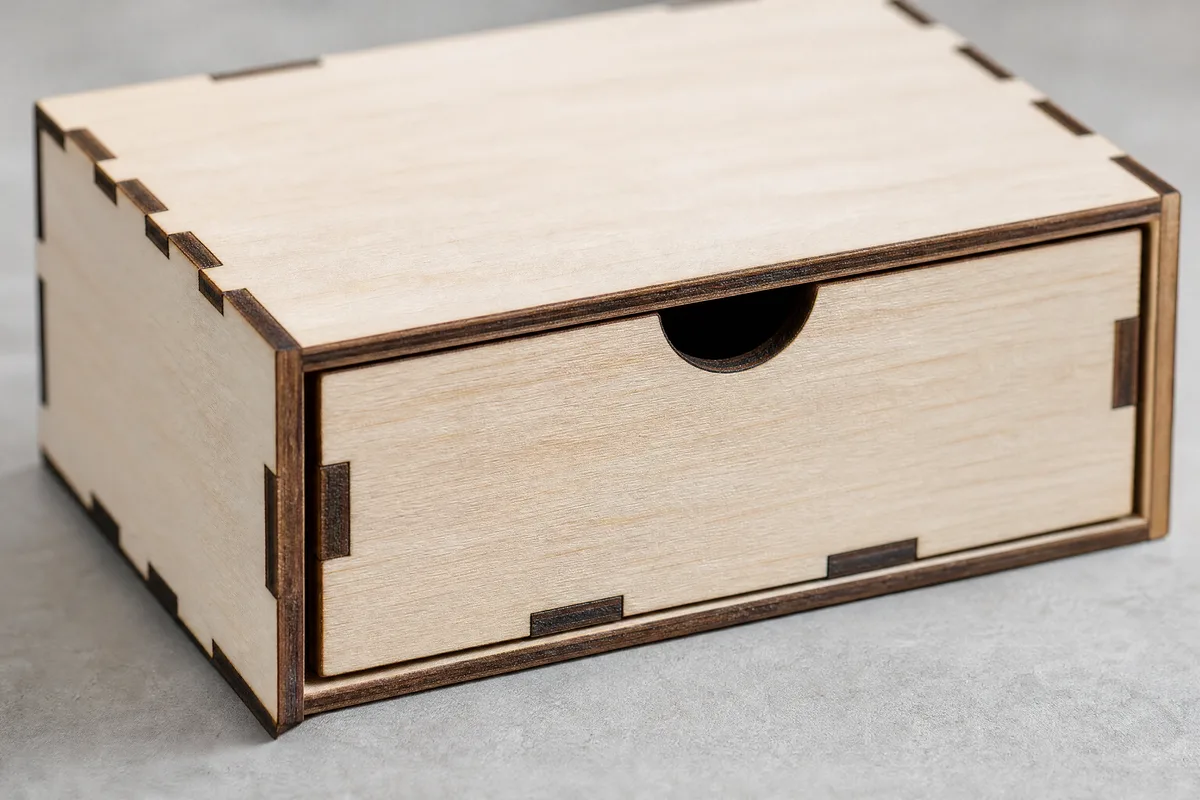

- Encaixes à medida
- Abas e ranhuras são calculadas pela espessura do seu material e alargadas pelo seu kerf para um encaixe à pressão.
Perguntas sobre o gerador de caixa com gaveta
Desenhar e pré-visualizar é gratuito e não precisa de conta. Descarregar os ficheiros SVG, 3MF e STL e abrir o desenho no editor está incluído em todos os planos VectorWitch, sem limite de descargas.
Escolha Exterior quando a caixa inteira tem de caber em algum sítio: as medidas são o exterior da capa. Escolha Interior quando algo tem de caber na gaveta: as medidas são o espaço lá dentro, e a capa cresce à volta.
0,6 mm serve para contraplacado de 3 mm. Tinta, verniz ou uma divisão húmida fazem a madeira inchar, por isso acrescente um pouco se pensa dar acabamento à caixa. A folga só se aplica à largura e à altura; a frente da gaveta fica à face da capa.
Comece com 0,15 mm para um laser de díodo ou CO2 em contraplacado de 3 mm. Se os encaixes ficarem folgados, aumente; se os painéis não entrarem, reduza. Corte um canto de teste antes da caixa inteira.
